Đừng Để “Vợ Hai” Bốc Cháy Chỉ Vì Vài Sợi Dây Điện!
Trào lưu nâng cấp lên ổ khóa thông minh (Smartkey) cho các dòng xe Air Blade đời cũ (2010 – 2017) đang cực kỳ thịnh hành. Tuy nhiên, với kinh nghiệm hơn 10 năm trong nghề điện xe máy, tôi đã chứng kiến không ít ca “cười ra nước mắt”, thậm chí là bốc khói mịt mù chỉ vì anh em tự mua ổ khóa trên mạng về và tự mày mò đấu dây điện ổ khóa Smartkey Air Blade sai cách.
Bài viết này không nói lý thuyết suông. Dưới đây là toàn bộ “ruột gan” và kinh nghiệm thực chiến giúp bạn hiểu rõ nguyên lý, tự tay lắp đặt hoặc giám sát thợ làm một cách chuẩn chỉ, an toàn tuyệt đối và không chập cháy.
Tại Sao Đấu Dây Smartkey Air Blade Lại Dễ Gây Chập Cháy?
Nhiều người nghĩ đơn giản chỉ là nối dây điện với nhau, đỏ nối đỏ, đen nối đen là xong. Thực tế, hệ thống điện của xe máy, đặc biệt là khi can thiệp vào cụm điều khiển trung tâm (SCU) của Smartkey phức tạp hơn nhiều. Dưới đây là những nguyên nhân “chết người”:
- Cắt gọt, trích dây điện zin vô tội vạ: Thay vì dùng dây cáp chuyển đổi (jack cắm như zin), nhiều người dùng kìm cắt đứt dây điện gốc của xe, xoắn tay và quấn băng dính đen sơ sài. Nước mưa vào sẽ gây oxy hóa và chạm mát.
- Đi sai đường điện âm/dương: Chỉ cần cắm nhầm dây nguồn trực tiếp (dây đỏ) sang dây tiếp mass (dây xanh lá), toàn bộ hệ thống cầu chì sẽ nổ, rủi ro cháy IC là cực cao.
- Bỏ qua cầu chì bảo vệ: Nhiều bộ dây lô trên thị trường không tích hợp cầu chì riêng cho cụm SCU. Khi có đoản mạch, dòng điện tăng vọt nướng chín luôn bộ khóa trị giá vài triệu đồng.
- Sử dụng dây dẫn kém chất lượng: Lõi đồng quá nhỏ, vỏ bọc mỏng dễ bị chảy nhựa khi nhiệt độ máy nóng lên hoặc khi xe hoạt động liên tục.
Dấu Hiệu Nhận Biết Xe Bị Đấu Sai Dây Điện (Cần Xử Lý Gấp)
Nếu xe của bạn vừa lắp Smartkey xong hoặc đang sử dụng mà có những biểu hiện sau, hãy rút cọc bình ắc quy ngay lập tức:
- Mùi khét nhựa: Phát ra từ khu vực mặt nạ trước hoặc khu vực hộp bình ắc quy.
- Cháy cầu chì liên tục: Thay cầu chì mới vào, bật khóa lên lại đứt.
- Hao bình ắc quy bất thường: Xe để qua đêm là cạn sạch bình, bấm remote không kêu.
- Cụm khóa nóng ran: Ngay cả khi xe đang tắt máy, sờ tay vào núm vặn thấy nhiệt độ cao bất thường.
Chuẩn Bị Trước Khi Đấu Dây Điện Ổ Khóa Smartkey Air Blade
Để việc lắp đặt diễn ra trơn tru, bạn cần chuẩn bị bộ đồ nghề “chuẩn thợ” như sau:
- Bộ ổ khóa Smartkey Honda chính hãng: Bao gồm cụm ổ khóa (núm vặn), bộ điều khiển SCU, và Remote (FOB).
- Bộ dây điện chuyển đổi (Jack cắm P&P): Ưu tiên các dòng cáp chuyển Nam Trang hoặc cáp đúc nguyên khối chống nước, có sẵn cầu chì. Tuyệt đối không mua loại dây phải cắt nối.
- Đồng hồ vạn năng (VOM) hoặc bút thử điện DC 12V.
- Tua vít ba ke (4 cạnh), cờ lê 10mm (để tháo cọc bình).
- Ống gen co nhiệt, dây rút nhựa.
Hướng Dẫn Cách Đấu Dây Điện Ổ Khóa Smartkey Air Blade Chuẩn Xác Từng Bước
LỜI KHUYÊN HUYẾT MẠCH: Trước khi vặn bất cứ con ốc nào, hãy tháo mặt nạ xe và tháo cọc ÂM (-) của bình ắc quy ra trước. Đây là nguyên tắc sống còn để tránh việc tua vít quẹt trúng khung xe gây chập điện trong lúc làm việc.
Bước 1: Tháo dàn áo và ổ khóa cơ cũ
- Sử dụng tua vít tháo các ốc vít cố định mặt nạ trước và nhựa nhám khu vực ổ khóa của chiếc Air Blade.
- Rút rắc cắm điện của ổ khóa cơ cũ. Tùy đời Air Blade (110cc hay 125cc), rắc cắm này có thể là loại 2 dây hoặc 4 dây.
- Dùng cờ lê tháo 2 con ốc chẻ giữ ổ khóa cũ, rút ổ khóa cơ ra ngoài.

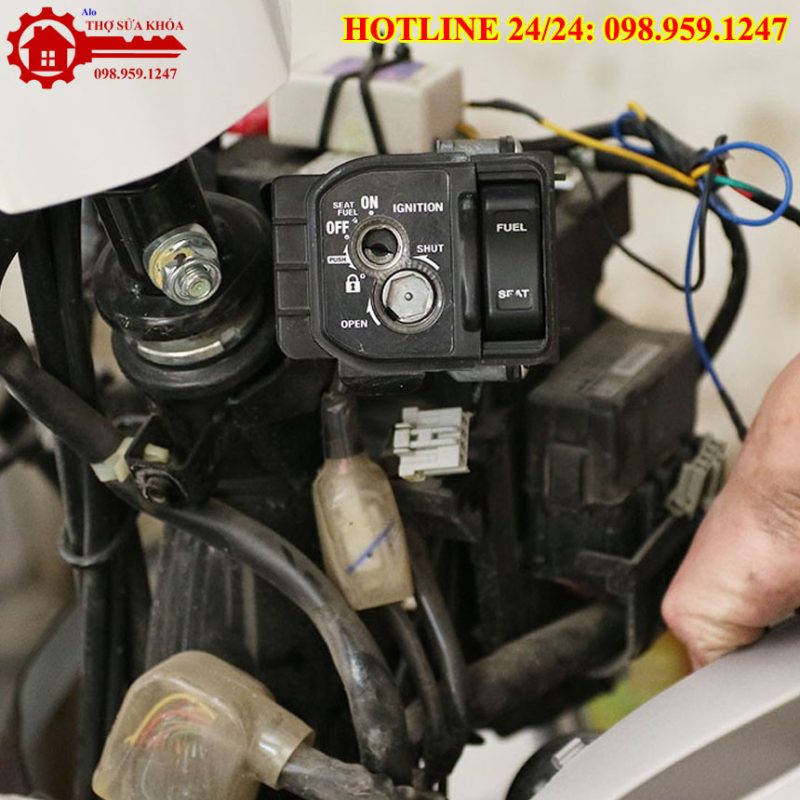

Bước 2: Cố định cụm ổ khóa Smartkey và SCU
- Lắp cụm núm vặn Smartkey vào vị trí ổ khóa cũ. Do form ngàm của AB khá tương thích nên thường chỉ cần bắt ốc là cứng cáp.
- Tìm vị trí khô ráo, cao ráo (thường là gá sau mặt nạ hoặc dưới đồng hồ) để cố định hộp SCU. Đầu rắc cắm của SCU phải hướng xuống dưới để tránh đọng nước lỡ khi rửa xe. Dùng dây rút thít thật chặt.

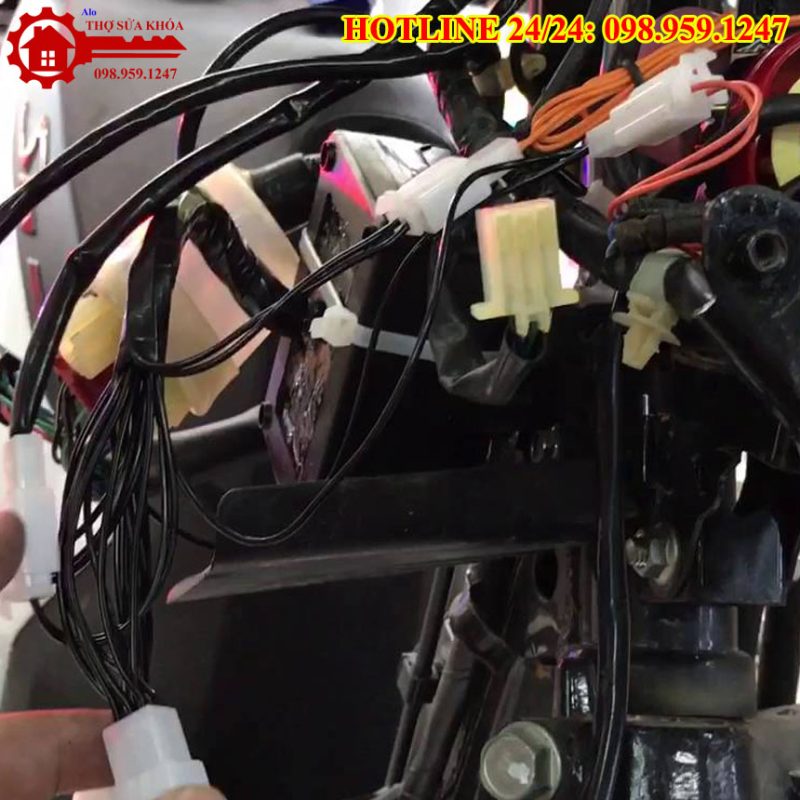

Bước 3: Sơ đồ đấu nối dây điện (Jack to Jack)
Nếu bạn dùng bộ dây chuyển đổi loại tốt, việc đấu dây điện ổ khóa Smartkey Air Blade sẽ biến thành trò chơi xếp hình:
- Kết nối cụm khóa: Cắm rắc 2 chân (hoặc 4 chân tùy cáp chuyển) từ bộ dây mới vào rắc điện zin của xe (rắc vừa rút ra từ khóa cơ cũ).
- Kết nối núm vặn: Bấm rắc từ bộ dây điện vào đuôi của núm vặn Smartkey (rắc này điều khiển cuộn hút nam châm điện để mở chốt khóa).
- Kết nối SCU: Cắm rắc lớn nhất (thường là 33 chân) vào hộp điều khiển trung tâm SCU. Nghe tiếng “tạch” là rắc đã vào hết khớp.
- Dây kích xi nhan (Tìm xe trong bãi): Trên bộ cáp chuyển sẽ dư ra 2 sợi dây nhỏ (thường màu vàng hoặc cam/xanh). Bạn luồn 2 dây này lên cụm đèn xi nhan trước, cắm chèn vào rắc dương của bóng xi nhan trái và phải.
Bước 4: Đấu dây nguồn (Nếu cần đi điện trực tiếp)
Một số bộ mạch yêu cầu lấy nguồn trực tiếp từ ắc quy để SCU hoạt động ổn định nhất.
- Kéo sợi dây màu đỏ (có kèm hộp cầu chì nhỏ) chạy dọc theo sườn xe xuống hộc ắc quy.
- Bắt cốt dây đỏ này vào cọc DƯƠNG (+) của ắc quy.
- Dây đen (hoặc xanh lá) có khoen tròn bắt chặt vào sườn xe (Tiếp Mass) hoặc cọc ÂM (-) của ắc quy.
Gợi ý xem thêm: Cách đọc thông số màu dây điện xe máy Honda chuẩn xác nhất
Bước 5: Kiểm tra và test hoạt động
- Lắp lại cọc âm ắc quy.
- Nhấn nút trên FOB chuyển từ màu Đỏ sang Xanh.
- Nhấn nhẹ vào núm vặn ổ khóa. Nếu đèn viền xanh sáng lên, còi bíp kêu “tít tít”, nghĩa là bạn đã cấp điện thành công.
- Xoay núm lên vị trí ON, đồng hồ xe lên điện. Bóp phanh, đề máy thử. Nhấn còi, bật xi nhan xem có hoạt động bình thường không.
Nếu đến bước này xe không lên điện, hoặc bạn cảm thấy việc luồn dây, đấu điện quá rủi ro do xe có nhiều can thiệp trước đó, tốt nhất không nên cố làm bừa. Hãy nhấc máy gọi ngay cho thợ sửa khóa chuyên nghiệp của chúng tôi. Với thiết bị đo đạc chuyên dụng, thợ sẽ xử lý nhanh gọn ngay tại nhà, cam kết không cắt gọt dây zin, bảo vệ hệ thống điện của xe an toàn tuyệt đối.
Hoặc nếu bạn chưa mua vật tư, có thể tham khảo trực tiếp dịch vụ lắp khóa smartkey xe máy trọn gói, bảo hành chính hãng từ 12-24 tháng.
3 Lưu Ý “Sống Còn” Để Tránh Chập Cháy Về Lâu Dài
- Bảo vệ các đầu nối: Các điểm tiếp xúc, rắc cắm phải được bọc bằng ống gen co nhiệt hoặc keo nến chống nước. Băng dính đen sau vài tháng đi nắng mưa sẽ bong keo, để lộ lõi đồng rất nguy hiểm.
- Đi dây gọn gàng, tránh vùng tỏa nhiệt: Khi đi dây từ đầu xe xuống ắc quy, phải luồn dây sát sườn xe, dùng dây rút cố định mỗi 10cm. Tuyệt đối không để dây điện cọ xát vào cổ phốt (cổ lái) hoặc nằm gần lốc máy, cổ pô (nhiệt độ cao sẽ làm chảy vỏ bọc nhựa gây chập mát).
- Không bỏ qua cầu chì: Mọi đường điện dương (+) kéo thêm đều PHẢI có cầu chì đi kèm (thường dùng loại 10A hoặc 15A). Đây là chốt chặn cuối cùng bảo vệ bình ắc quy và SCU không bị nổ khi có đoản mạch.
Giải Đáp Thắc Mắc Xoay Quanh Việc Độ Smartkey Air Blade
1. Lắp Smartkey có làm bình ắc quy nhanh hỏng không? Nếu đấu dây điện ổ khóa Smartkey Air Blade đúng kỹ thuật, dòng rò (dòng tiêu thụ khi tắt máy) của SCU Honda chính hãng chỉ rơi vào khoảng vài miliampe, hoàn toàn không gây hao bình. Trừ khi thợ câu sai đường dây nguồn (câu trước khóa thay vì sau khóa) khiến SCU luôn ở trạng thái “thức”, xe sẽ cạn bình chỉ sau 1 đêm.
2. Tự mua ổ khóa trên mạng về tự lắp được không? Được, nhưng bạn phải chắc chắn mua được BỘ DÂY CÁP CHUYỂN (Jack cắm như zin) dành riêng cho đời Air Blade của mình (110 hay 125). Nếu mua loại ổ khóa rời, chỉ có dây điện trần thì tuyệt đối không tự đấu nếu không vững tay nghề điện.
3. Đấu nối xong rửa xe có sợ chập điện không? Nếu bạn sử dụng rắc đúc chống nước và bọc hộp SCU cẩn thận, dốc đầu rắc cắm xuống dưới thì việc rửa xe, đi mưa ngập hoàn toàn bình thường, không lo chập điện.
Việc đấu dây điện ổ khóa Smartkey Air Blade không quá khó nếu bạn nắm vững nguyên lý và sử dụng bộ dây chuyển đổi chất lượng. Tuy nhiên, điện xe máy luôn tiềm ẩn rủi ro cháy nổ nếu có sự bất cẩn. Chúc anh em thực hiện thành công và có những trải nghiệm tuyệt vời với “vợ hai” nay đã xịn xò hơn! Nếu gặp bất kỳ sự cố nào, đừng quên các chuyên gia về khóa luôn sẵn sàng hỗ trợ bạn 24/7.
